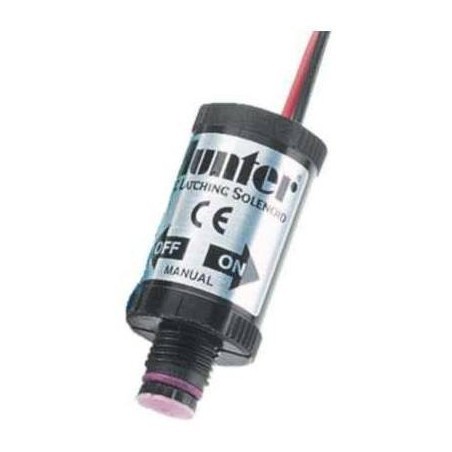

Főbb tulajdonságai: A Hunter 9VDC szolenoid egy speciálisan 9V-os elemes öntözőrendszer vezérlőkhöz és automatikákhoz tervezett mágnestekercs. A tekercs vízmentesen szigetelt, így ellenáll a környezeti hatásoknak, a műgyantás kiöntés pedig extra védelmet nyújt. A behúzótekercs magja kiesés ellen védett, a stabil működést pedig ellennyomó acélrugó segíti.
Műszaki adatok:
Termékleírás: A Hunter 9 V/DC szolenoid egy olyan mágnestekercs, mely egyenárammal működik. A Hunter által gyártott mágnesszelepekhez használható fel, a PGV és SRV típusaival kompatibilis. A szolenoid érzékeli az öntözésvezérlő által kiadott áramot, ezáltal behúz a mágnestekercs és az öntözést elindítja. A szolenoid felel a mágnesszelep megfelelő kinyitásáért/lezárásáért. Ezen típusa azért különleges, mert elemes vezérlővel működik, így egy 9V-os elem is elegendő működtetéséhez. Akkor szükséges mágnesszeleppel egybeépíteni, ha a rendszerhez nem áll rendelkezésre szükséges áramforrás vagy a vezérelt rész túl távol esik, és nem tudjuk csatlakoztatni. Így teljesen elszigetelt zónát/zónákat kapunk.
Működési elve: A Hunter 9V DC szolenoid működése egyszerű. Áram alá helyezve az alkatrészt egy elektromágneses tér keletkezik, mivel van egy vasmag, melyet egy rugó tart a szolenoidban és ez az elektromosság hatására elmozdul ellentétes irányba. A víz elkezd befolyni a vasmag által lezárt nyíláson bele a szolenoidkamrába, majd tovább a kivezető nyíláson át a mágnesszelep elvezető ágába. A membránon található lyuk kisebb, mint a kivezető nyíláson lévő be-és kivezető nyílásai, ezért a víz gyorsabban fog kifolyni a fent levő kamrából a szolenoidban található kamrán keresztül, mint a membrán alatti térből, ahonnan a víz pótlása érkezik. Tehát, nagyobb lesz a nyomás az alsó kamrában, mint a felsőben, a membrán pedig megemelkedik, ez pedig a szelep kinyitásához vezet. Természetesen ezt a típust is tudjuk kézzel vezérelni, csak elcsavarjuk a szolenoidot a megfelelő irányba. Itt nem az elektromágneses tér hatására emelkedik meg a vasmag, hanem mert kézzel nyitottuk meg. A lényeg ugyan az, a mágnesszelepet kinyitjuk vagy lezárjuk. Az alábbi videós oktatóanyag segítségére van a működési mechanizmusuk megismeréséhez.
További információkért látogassa meg hivatalos Youtube csatornánkat
